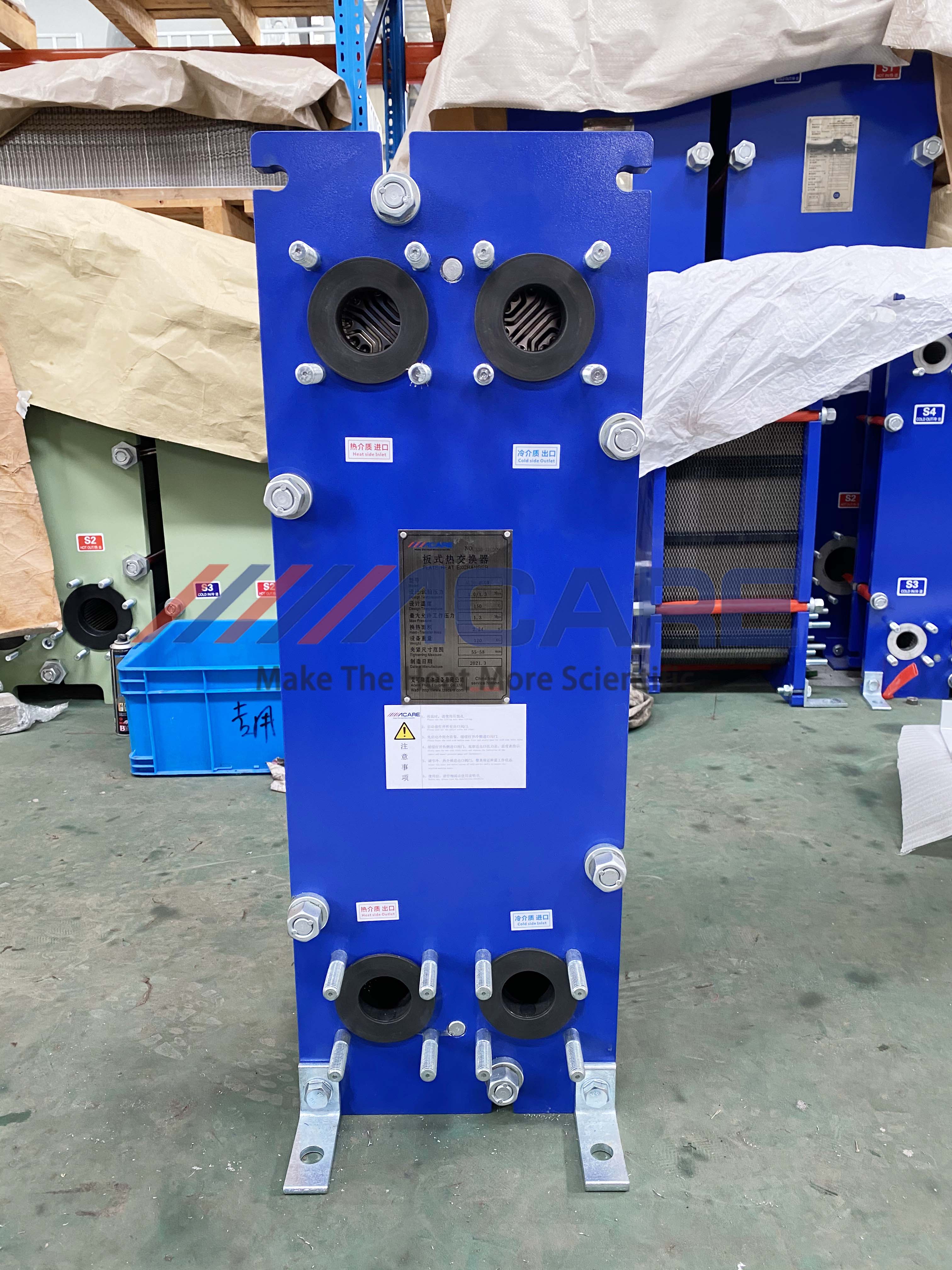

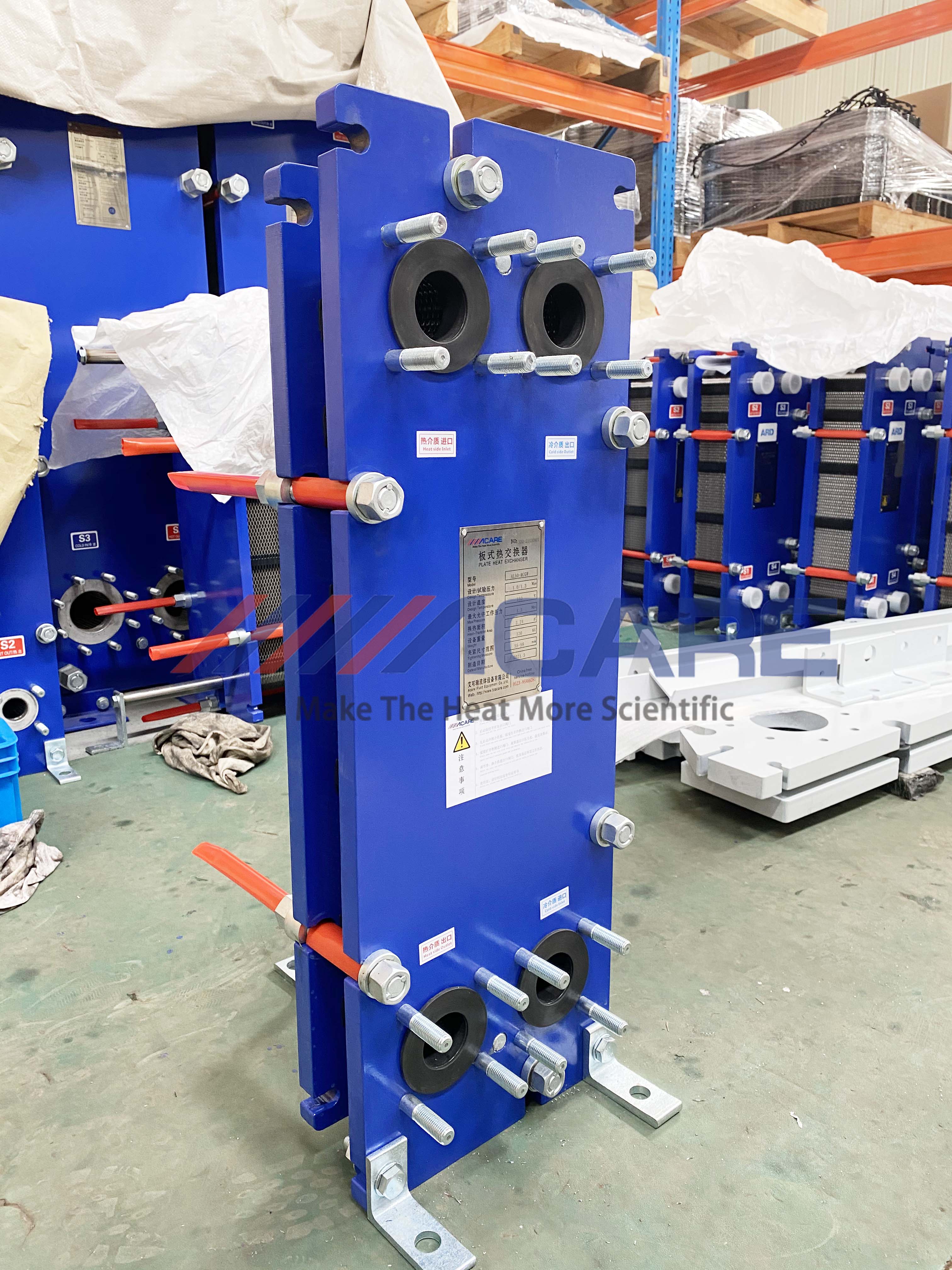

为一款通用设备，凭借其高传热的性能，板式换热器被运用在各行各业。特别是在化工行业中，换热器更是一款不可或缺的传热设备。今天主要给大家解析下98%浓硫酸板式换热器的构造：

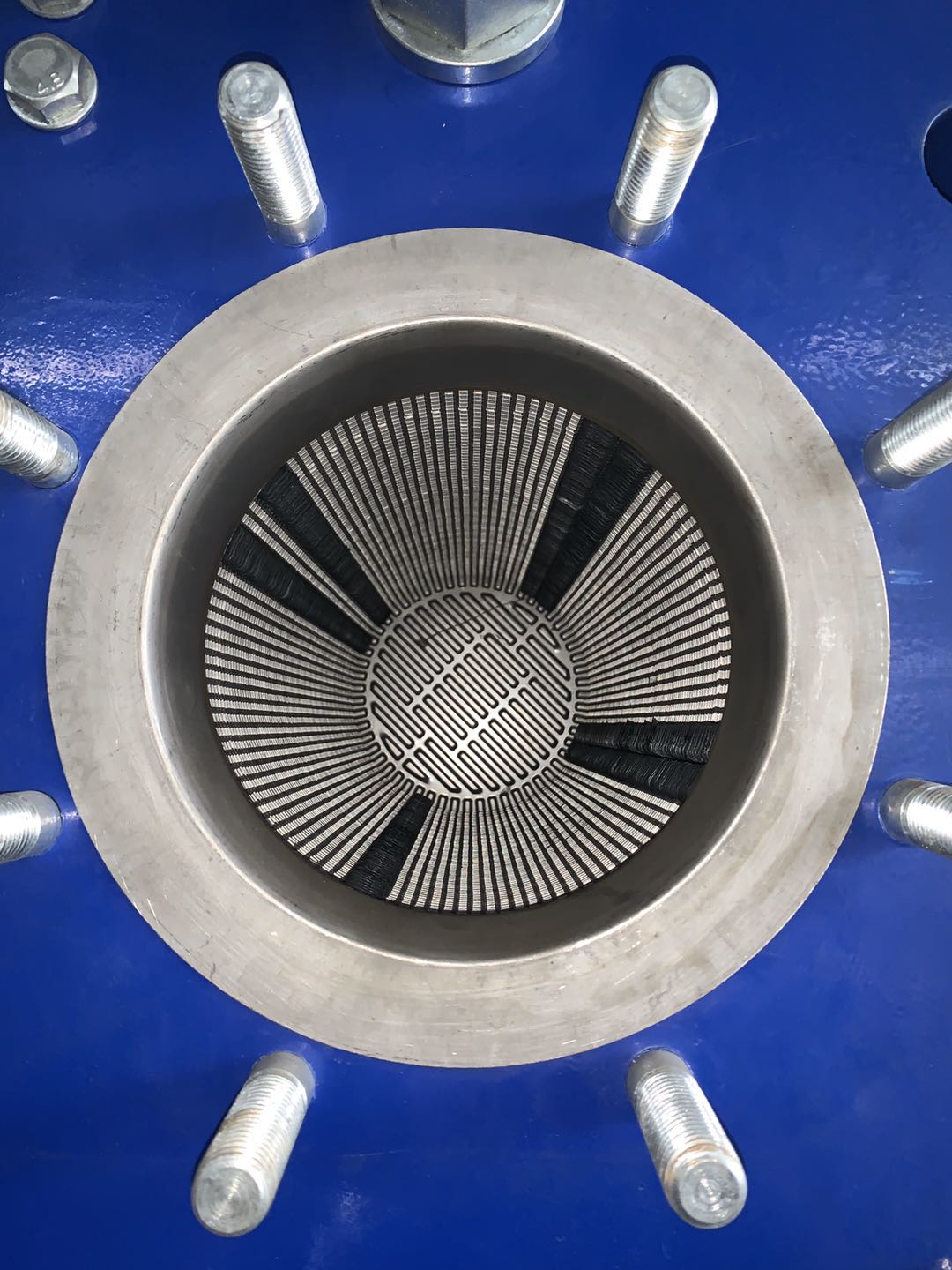

       1、板片构造

      板片通常都选用0.5mm厚度，采用一次性冲压成型的人字形波纹构造。98%浓硫酸作为一种强酸，具有很强的腐蚀性，为了确保换热器不被腐蚀，通常选用C276（哈氏合金）材质，哈氏合金材料属于镍-钼-铬-铁-钨系镍基合金。它是现代金属材料中最耐蚀的一种。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐等介质。

       2、垫片构造

      垫片形式为不规则形状，横截面为屋顶型凸起，在压紧过程中可以充分填充板片槽内。材质通常选用4F或者Vion G（杜邦）橡胶，垫片作为换热器系统中最重要的密封环节，其作用不亚于板片，为了考虑设备的持久性运行，浓度超过40%的都优先选用Vion G橡胶。

       3、框架构造

      框架作为外部部件，目的是通过螺栓的拉力，将前后两块钢板挤压到设计值。通常框架材质选用Q235B碳钢，框架厚度根据设计压力决定。不过需要注意的是进出口位置，介质流经的地方还是需要采用和板片或者垫片一样的材质，可以用C276衬套或者Viton G衬套，确保框架不会被腐蚀。

      泰州艾可瑞流体设备有限公司专业从事板式换热器、阀门、流量计等蒸汽系统和水系统的产品研发和生产。艾可瑞板式换热器广泛应用于工业化工，船舶，食品，供暖，钢铁和HVAC等领域，是传热系统方案及技术解决方案的提供商。想了解更多的换热器资讯，请关注Acare（艾可瑞）官网：http://www.tzacare.com，一起交流学习。
